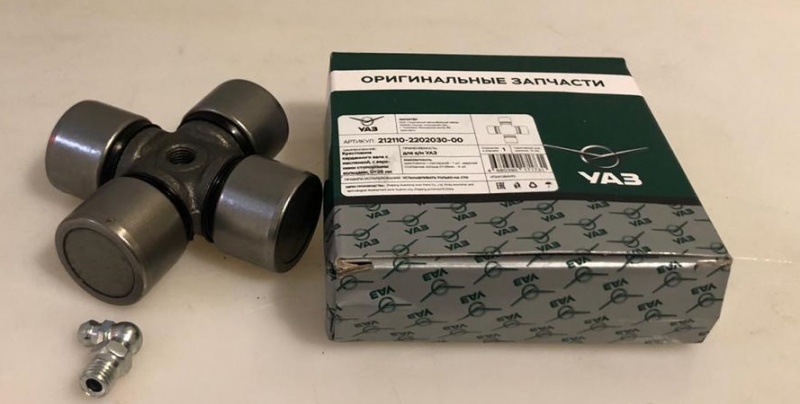

Крестовина карданного вала Уаз нового образца (малая) D28мм
Строение крестовины УАЗ
Для изготовления этого компонента, соединяющего «раздатку» с приводным мостом используется легированная сталь высокой прочности. УАЗ Патриот оборудован двумя карданными валами, для сопряжения которых используется четыре или пять крестовин. Каждая из них является шарниром, имеющим крестообразную форму, посредством которого соединены две вилки. Благодаря им достигается соосность всех частей конструкции, которые крутятся при передаче вращения.
Концы изделия оснащены чашечками с подшипниками игольчатого типа. Благодаря стопорным кольцам оно удерживается в состоянии неподвижности. С течением времени происходит истирание вращающихся элементов, из-за чего они приходят в негодность и должны быть заменены.
О том, что крестовина на УАЗ Патриот вышла из строя, свидетельствует появление в кардане люфта. Для диагностики машину необходимо загнать на эстакаду или в гараж со смотровой ямой и с силой покачать вал снизу в разные стороны. Если устройство поддается приложенным усилиям – крестовина неисправна и должна быть демонтирована с автомобиля с последующей установкой исправной запчасти.
Порядок замены
Заменить эту деталь при наличии необходимого инструмента относительно несложно, и многие водители выполняют эту манипуляцию своими руками. Вот каков список необходимого для нее инструмента:
- Оправки, при помощи которых запрессовываются и выпрессовываются крышки подшипников.
- Щетка по металлу.
- Отвертка.
- Молоток.
Меняется крестовина на УАЗ Патриот в нижеприведенной последовательности:
- Произвести тщательное удаление грязи с крестовины и карданного вала, а затем последний для удобства дальнейшей работы снять с машины. Предварительно необходимо выкрутить весь его крепеж.
- Отметить места взаимного размещения карданных вилок, воспользовавшись для этого мелом, корректором или керном.
- Отогнуть отверткой окончания стопорных колец и снять их с наконечников крестовины.
- Поочередно выпрессовать подшипники из обеих проушин кардана, воспользовавшись для этого оправкой и молотком. Перед проведением выпрессовки под проушину следует ставить упор.
- Демонтировать торцовый уплотнитель, а также вилку-фланец.
- Выпрессовать оставшиеся подшипники таким же образом, как и предыдущие, после чего снять агрегат.
- Если имеется необходимость в одновременном демонтаже другого соединения, то эта процедура выполняется в таком же порядке, после чего непригодные к использованию элементы должны быть заменены новыми. Чашки подшипников новой запчасти перед ее установкой должны быть сняты, заполнены смазочным материалом Литол-24 и поставлены на место.
Установка узла на штатное место производится в обратном порядке. По ее окончании необходимо проверить исправность функции кардана, расшатывая его рукой в разные стороны, как было описано выше. Деталь при этом должна крепко стоять на своем месте и не шевелиться.
Следует сказать, что если своевременно не заменить неисправную крестовину, это приведет к гораздо более серьезным последствиям, вплоть до выхода из строя моста, а также распределительной коробки. Поэтому необходимо периодически проверять ее исправность, а при обнаружении неполадок – своевременно производить ремонт.
